蓝箭
DJJ1 型电力动车组,DJJ 是电力交流传动,动力集中的“动交集”三字的拼音声母
列车编组:1M6T,共7节
编组定员:423人
车辆长度:
(动力车车体)20 500 mm;
(车厢)26 300 mm;
(控制车)25 325 mm
车辆宽度;3 104 mm
车辆高度:3 950 mm
转向架:(车厢)CW-200型
供电制式:AC25kV/50Hz
传动方式:交-直-交电传动
牵引功率:4 800 kW
控制装置:水冷IPM-IGBT-VVVF
制动方式:再生制动、空气制动
运最高速度:200 km/h
试验最高速度:235.6 km/h
通过最小曲线半径:145 m
DJJ1型“蓝箭”电力动车组是由株洲电力机车厂长春客车厂株洲电力机车研究所于2000年联合研制成功,共计生产8组。蓝箭电力动车组为动力集中式的推挽式电力动车组,采用交-直-交流电传动,最高运营速度为200 km/h。所有蓝箭列车均由广州中车公司拥有,2001年起租赁给广深铁路股份有限公司使用,2008年起提供予成都铁路局使用。2012年11月21日,蓝箭动车组不再担当旅客列车任务并正式“退役”。

鉴于当年X2000高速列车的良好表现,以及成功的电力机车租赁经验,广深铁路公司与广州中车公司决定再次以租赁方式引进国产高速列车。为此,两家公司经过考察后,选定了由株洲电力机车厂长春客车厂研制八组交流传动电力动车组,研制成功后再由广州中车公司通过融资、买断并租赁给广深铁路公司,租期为5年。


DJJ1型电力动车组采用“1动6拖”的7辆编组,由1辆动力车和6辆软座拖车组成,标准编组采用“一动六拖”的7辆编组,由1辆动力车、5辆单层客车、1辆带司机室的单层客车(控制车)组成;列车亦可以根据需求将II端的控制车拆离原编组,并将两组短编组列车重联组合成“二动十拖”的12辆大编组列车。


列车最高运营速度为200 km/h。动力车的主要结构与同期相关项目DJ型电力机车大致相同,均采用关键部件国外采购、机车整机国内生产的方式,交流传动系统采用ADtranz公司的进口产品,包括大功率IPM牵引变流器、异步交流牵引电动机、分散式“MITRAC”微机控制系统。


同年11月初,蓝箭赴广深铁路开始进行正线试验,试验项目包括动力学性能、牵引性能、弓网受流、线桥道岔设备、列车交汇、自动过分相、制动性能、列车运行监控装置、机车信号设备等运行安全性试验。2000年12月20日,蓝箭在最后一天正线试验中,最高速度达到235.6 km/h。


然而,由于蓝箭动车组的设计、制造、试验时间较短,列车投入运行后逐渐暴露了不少质量问题,首两年是其故障高发期,严重影响了列车正点运行。故障频发的“蓝箭”列车在当时甚受旅客所诟病。故此,国内的火车迷也给了起了个不太好听的花名:“烂箭”。


2012年,蓝箭动车组正式退役,并封存在深圳平湖南站至今。





、整理与编辑:Akira

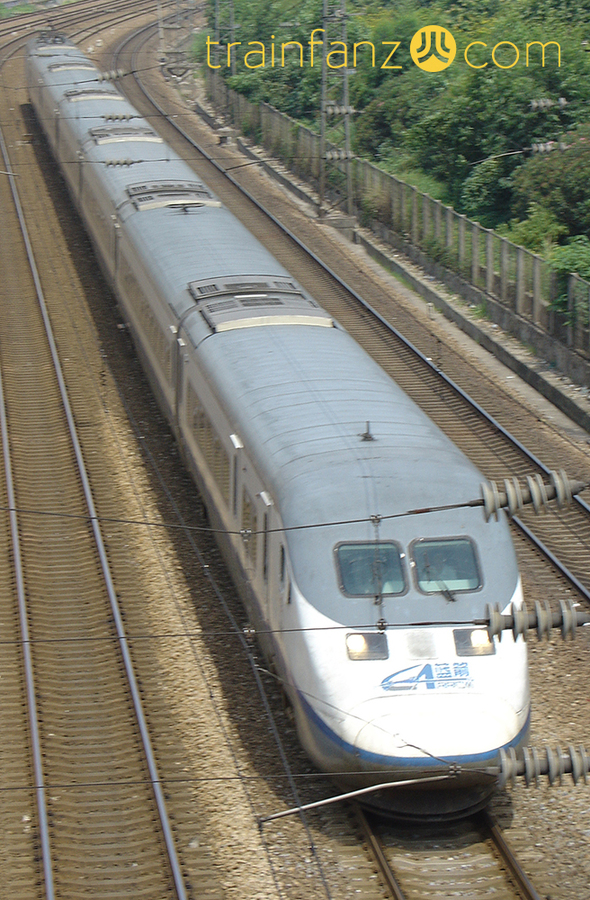

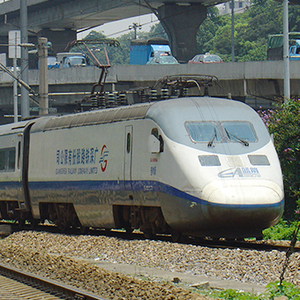

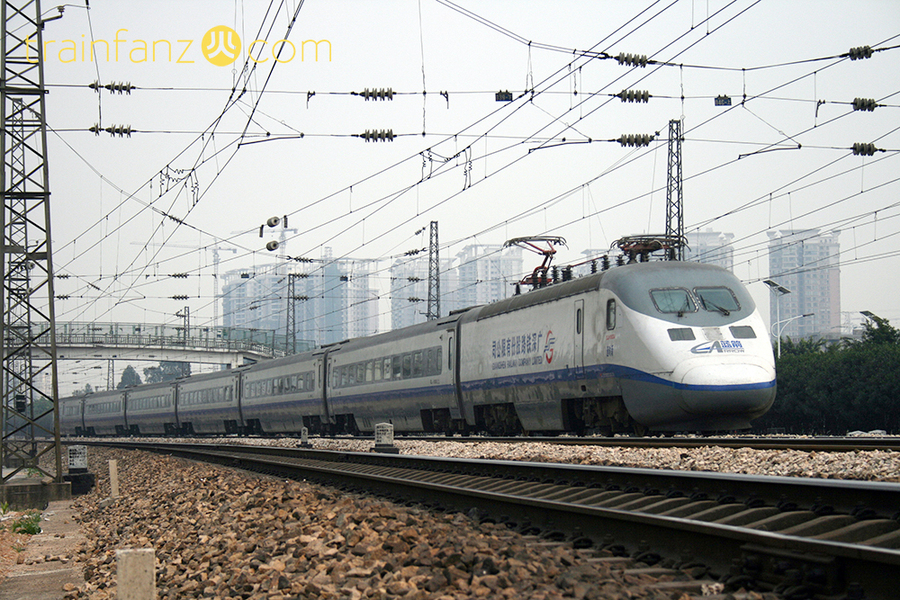

蓝箭电力动车组 (图 Akira)
蓝箭动车组的二端无动力车头 (图 Akira)

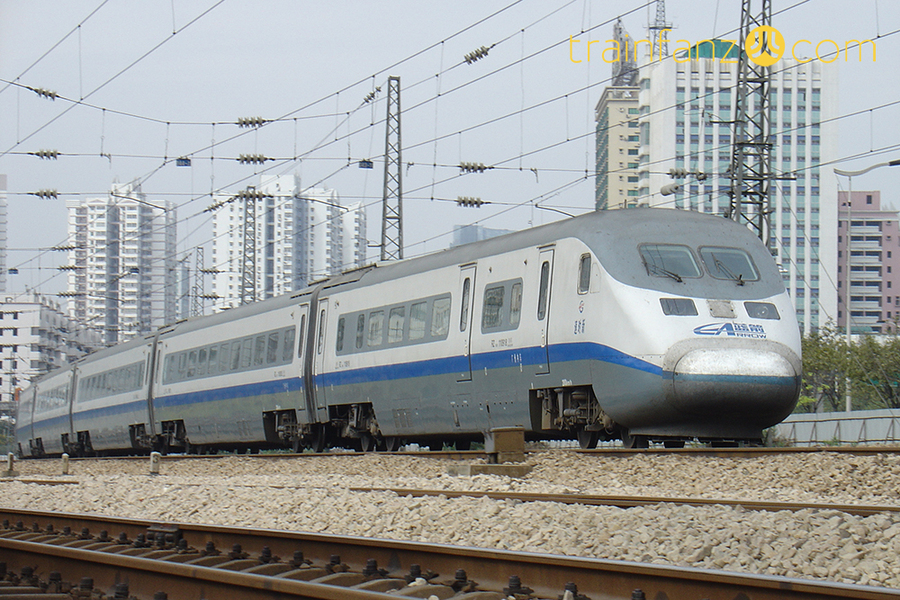

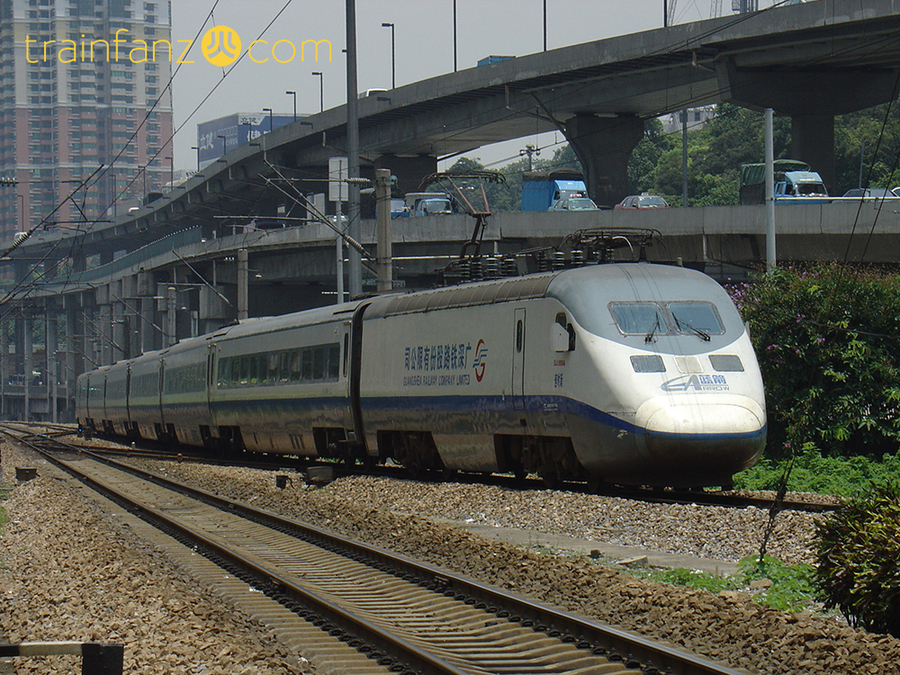

蓝箭电力动车组 (图 Akira)

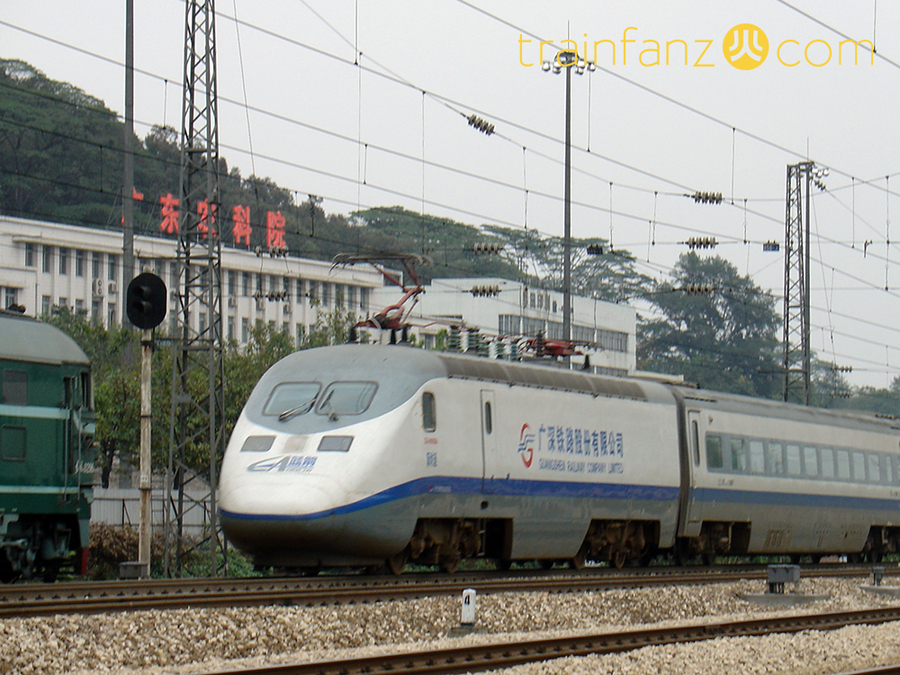

蓝箭动车组的列车顶部概况 (图 Akira)
蓝箭动车组车头特写 (图 Akira)

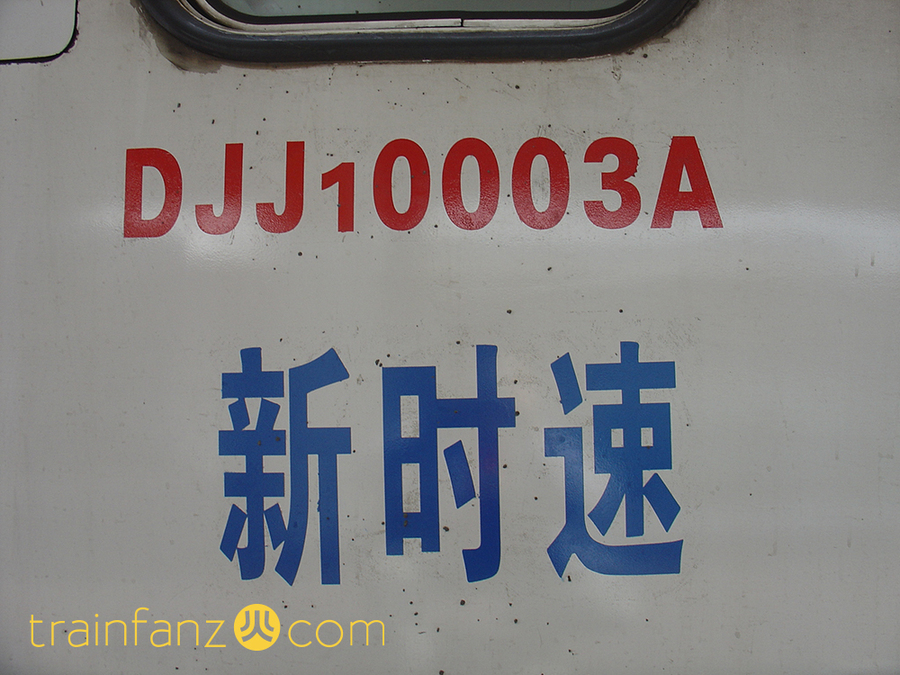

蓝箭动车组也是“新时速”列车的一员 (图 Akira)

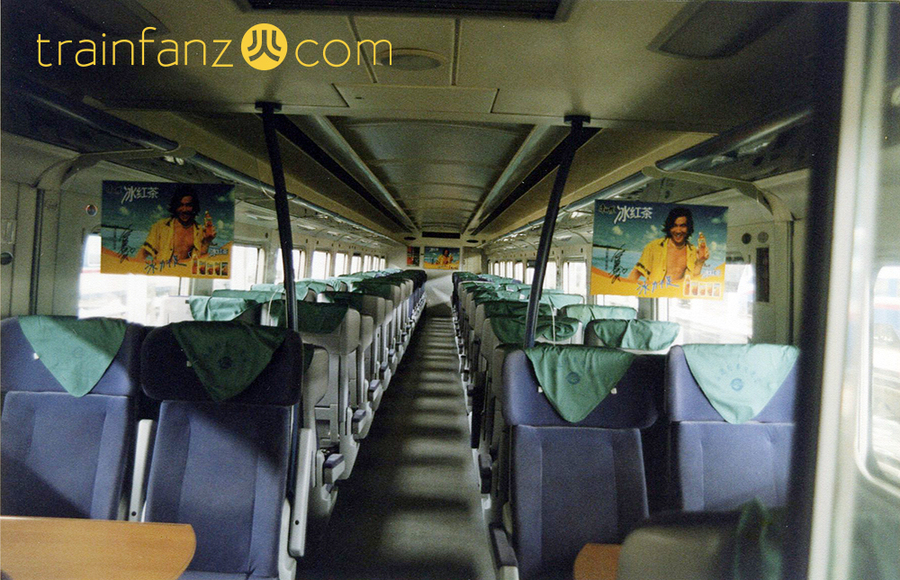

蓝箭动车组的一等座车内饰设计 (图 Akira)
蓝箭动车组一等座座椅椅背的可收合式小桌板(图 Akira)

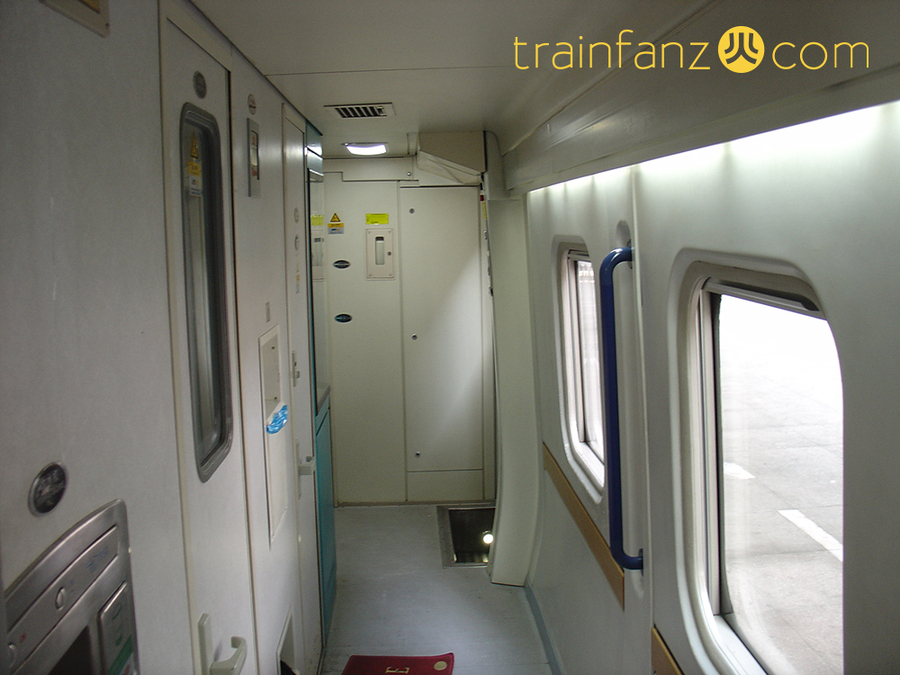

蓝箭动车组餐车的走道 (图 Akira)
蓝箭动车组的车门 (图 Akira)

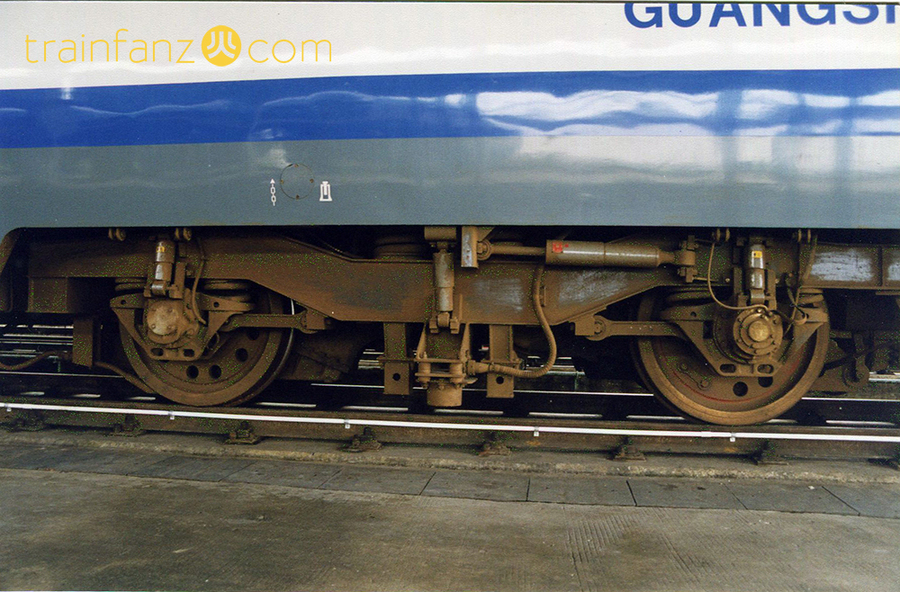

蓝箭动车组的无动力转向架 (图 Akira)
